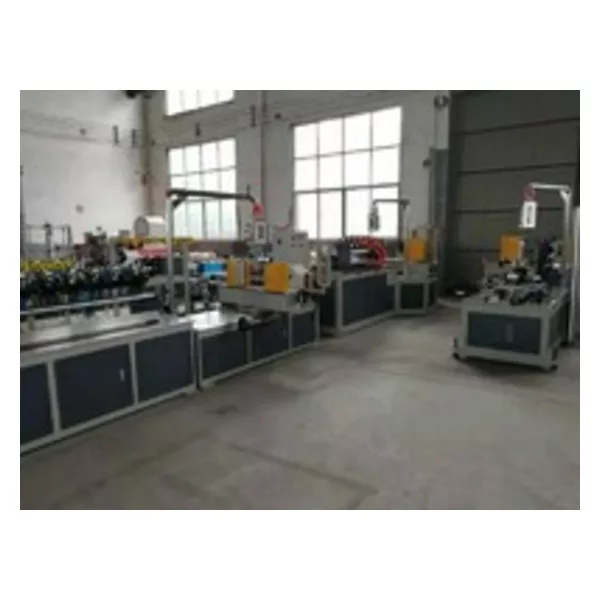

QH paper tube making machine

主要技术参数（B级以上纱管纸制作）

Main technical parameter(B class tube paper)

1、卷管直径 Φ50-Φ200㎜

Winding diameter: Φ50-Φ200㎜

2、卷管厚度 2-15㎜

Winding paper thickness: 2-15mm

3、卷管速度 0-15m／分钟（因纸管规格及纸张质量的不同，速度有所不同）

Winding speed: 0-15m/min

4、切管长度 1-4m

Cutting length: 1-4m

5、电机功率 ①主机 11KW 切割 0.75KW（单刀）

Motor power main machine 11KW, cutting 0.75KW (single knife)

②主机11KW 切割 无 （三刀）

Main machine, cutting no (three knife)

6、控制方式 变频调速

Control type Frequency speed control

7、传动方式 减速机链条传动

Transmission type reducer chain transmission

8、切截方式 红外线光电控制，自动跟踪切截

Cutting type IR photoelectric control, auto tracking cutting

9、切割误差 匀速3㎜左右

Cutting precision 3mm

10、皮带 环形帆布带（2条）

Belt ring type woven belt

11、卷管轴 Φ76㎜（1根非标另计费）

Winding shaft Φ76㎜

12、上胶架 嵌入式上胶架（标配)

Glue unit inset type (standard)

13、上纸架 双层十字上纸架（标配25层纸）

Paper stand unit: double layer Cross type (25layer)

14、底纸架 轮式底纸架（标配）

Bottom paper stand: wheel type (standard)

主要特点：

Main technical parameter

1、自动切割自动落管，自动上胶。

Auto cutting and draping the tube, auto gluing

2、切割时自动变速自动回复，盘刀主动切割，切口更平整、性能更稳定。

When cutting auto speed change, auto return, slitting edge is smooth, machine running steady

3、变频调速控制比普通电磁调速可节电30％以上。

Use frequency control, Save energy more than 30%

4、红外线控制，使纸管长度精确。

IR control, make the tube length accurately cutting
