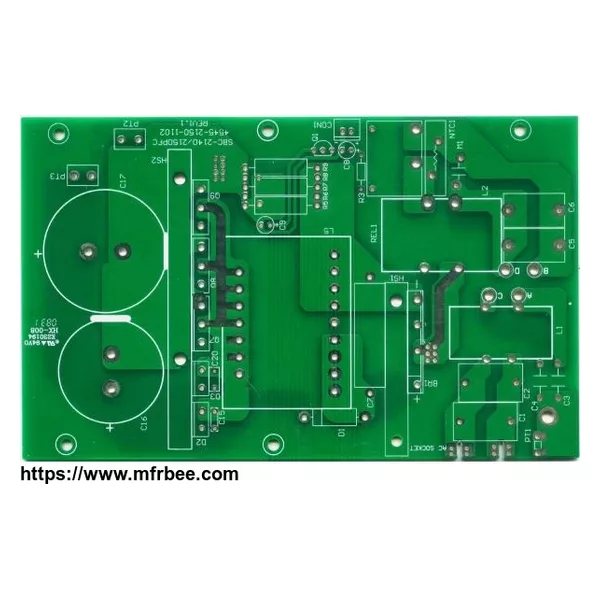

Our Production Capability for PCB
Number of Layer: 1 - 20 Layer
Maximum Processing Area: 680 × 1000MM
Min Board Thickness:
2 Layer - 0.3MM ( 12 mil )
4 Layer - 0.4MM ( 16 mil )
6 Layer - 0.8MM ( 32 mil )
8 Layer - 1.0MM ( 40 mil)
10 Layer - 1.1MM ( 44 mil )
12 Layer - 1.3MM ( 52 mil )
14 Layer - 1.5MM ( 59 mil )
16 Layer - 1.6MM ( 63 mil )
18 Layer - 1.8MM ( 71 mil )
Finished Board Thickness Tolerance: Thickness ≤ 1.0MM, Tolerance: ± 0.1MM;1.0MM ≤ Thickness ≤ 6.5MM, Tolerance ± 10%
Twisting and Bending ≤ 0.75%, Min: 0.5%
Range of TG:130 - 215 ℃
Impedance Tolerance: ± 10%, Min: ± 5%
Hi-Pot Test : Max: 4000V/10MA/60S
Surface Treatment: HASL, With Lead, HASL Free Lead, Flash Gold, Immersion Gold,Immersion Silver, Immersion Tin,Gold Finger, OSP
Welcome enquiries, we can customize kinds of PCB Boards, send gerber files to us, you will get a favorite quotation.
